Türfenster / Kurbelfenster / Türen / AVIS Beetle Projekt

Die Fenster in den Türen sind komplett.
Für die Fahrertür gab es eine nagelneue Scheibe, diese brauchte noch das Halteelement aufgeschlagen. Kein gutes Gefühl, wenn man so stark auf eine Scheibe einschlagen muss. Die Halter sitzen echt stramm auf den Scheiben.

Für die Beifahrertür habe ich ein akzeptables Gebrauchtteil gefunden. Ist schon extrem was Scheiben so über die Jahre aushalten müssen. Da bleiben viele Kratzer nicht aus. Aber ein Oldtimer wirkt gleich viel frischer wenn die Scheiben makellos sind.

An der gebrauchten Scheibe war das Halteelement vom Rost befallen. So sieht es bei so gut wie allen
alten Scheiben aus. Runter damit und neu...

Auf der Innenseite des Halters saß richtig Rost!

Das Dreiecksfenster musste noch mal raus, für einen defekten Kurbelantrieb! Fummelarbeit bei der man ständig auf der Kippe steht alles zu verkratzen ... fummelig

Fertig! Leider geil ...

ECE - Prüfzeichen / E - Prüfzeichen / Kfz Scheiben

Sobald ein KFZ Anbauteil eine ECE- oder auch E-Kennzeichnung trägt, darf es in Deutschland ohne einen speziellen Eintrag in die Fahrzeugpapiere mitgeführt oder betrieben werden.

Dabei gibt die Nummer hinter dem ' E ' das Land an, in welchem die Genehmigung erteilt wurde.
Zusammen mit der Genehmigungsnummer in der nähe des Kreises.
z.B. steht E17 für Finnland.

Die beiden // über dem Kreis sagen aus, dass es sich um eine Verbundglasscheibe handelt
// gibt eine römische Zwei an. Andere römische Ziffern stehen für weitere Eigenschaften und Einsatzmöglichkeiten.

Die Kombination R43 steht auf jeder neu produzierten Scheibe, die für den europäischen Raum vorgesehen ist. Die Vorschrift definiert z.B. die verschiedenen Glastypen,wo diese eingesetzt werden dürfen und wie dieses Fahrzeugglas zu prüfen ist.

Die DOT Nummer steht für die US Amerikanischen Zulassung.
Der AS Code gibt die zulässige Position am Fahrzeug an.

14...... zeigt das Produktions Datum. In diesem Fall Jahr/ 2014 und die sechs Punkte dahinter geben den Monat/ Juli an.

Habe ich zumindest so verstanden! Angaben deswegen ohne Gewehr...

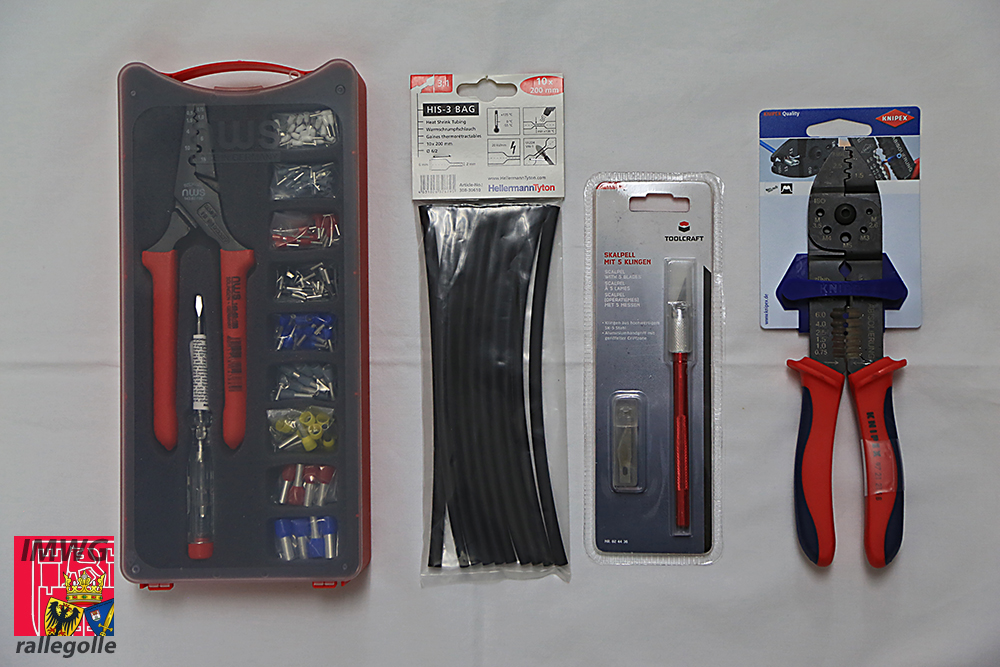

Werkzeug / Made in Germany / Knipex Wuppertal / NWS Solingen

Neues Werkzeug für die Garage. Muss auch mal sein ...
Zangen aus Solingen und Wuppertal sollen helfen, dass es am AVIS Beetle weiter geht.
Der Kabelbaum streckt seine Fühler aus...

Bodenplatte / Küppersbusch Projekt / Blaumann Beetle Projekt

Nun habe ich die Küppersbusch Projekt Bodenplatte samt Schräglenkern und weiteren Anbauteilen nicht so aggressiv zum Verkauf angeboten!
Es gab auch keine Not die Bodenplatte zu veräußern!
Wenn sich jemand gemeldet hätte, wäre man sicherlich über einen fairen Preis einig geworden.

Das gibt dem Projekt die Gelegenheit, sich wieder in die angedacht Richtig zu drehen.
Eine gute Karosse und Anbauteile wird gesucht ... ! Am besten irgendwas mit Bj. 68 oder Anfang 1969 ...
Ein erster Blick ins Netz zeigte nichts Gutes.
Warten...

( Nachtrag ....Nun trägt die Bodenplatte das Blaumann Beetle Projekt )

Ich hätte auch eine Träne im Auge gehabt, wenn die Platte jemand abgeholt hätte!

Dreiecksfenster / Teile Beschaffung / AVIS Beetle Projekt

Sowas passiert, wenn man in Belgien einkaufen geht! Da ist schon mal eine belgische Scheibe auf dem Teilemarkt zu finden.
Ein weiteres Teil vom AVIS Beetle - Teilepuzzel, mit einer ganz eigenen Vorgeschichte.
Wie ihr wisst, sind wir sehr weit vom original VW entfernt.
Ein Dreiecksfenster aus Belgien macht da den Braten nicht fett und nur wenigen wird es auffallen.

Eine Geschichte kommt zur nächsten Geschichte! Der Kreis schließt sich. Die Karre fährt bald... ich freue mich so...

Benzinpumpe / Pierburg / AVIS Beetle Projekt

Wenn der AVIS Beetle auf die Straße kommt, wird der Sprit nicht angesaugt!
Eine Pierburg Benzinpumpe drückt den Kraftstoff nach Hinten.
Der Filter hält den Dreck aus dem Tank zurück, die neue 8mm Benzinleitung und die neuen
Solex Vergaser bleiben sauber. Ein guter Plan!
Dafür und für den Bremsflüssigkeits- Behälter müssen noch weitere Kabel verlegt werden.
Ein Notfall- Relais sorgt dafür, dass bei Motorstillstand, die Pumpe abschaltet.

Euch eine schöne Woche
Ralli

Ach noch was:
Wie Ihr auf dem Bild seht, ist zwischen Filter und Pumpe ein Rohrbogen montiert!
Die Erfahrung hat gezeigt, dass bei solchen Radien ein Schlauch irgendwann zum Abknicken neigt.
Damit immer genug Benzin ans Ziel kommt gibt es gleich diesen Rohrbogen zur Prophylaxe.

Lenkung / AVIS Beetle Projekt

Lenkung ist komplett...!

Dreiecksfenster / Türen / AVIS Beetle Projekt

Hallo Freunde,
die Dreiecksfenster sind eingebaut und ich bin echt zufrieden mit meiner Arbeit.
Das Ergebnis lässt sich zeigen, zumal die Dreiecksfenster nicht neu sind.
Zusammengesucht auf Teilemärkten, habe ich zwei von den vier gefundenen Fenstern
zerlegt, gereinigt und mit neuen Dichtungen versehen.
Tricki dabei ist, das obere Scharnier wieder ordentlich zu vernieten.

Weiter brauchte es neue Schachtdichtungen innen für den Zusammenbau an den Türen.
Von Ge.Ma. Classics gab es leider nur eine Dichtung für die Fahrertürseite.
Leider, weil diese Dichtung echt super klasse ist, in Qualität und Passform!
Die gekaufte Innenschachtdichtung von Hoffmann ist gleich in die Ecke geflogen, weil das Dichtgummi zu viele Wellen schlägt, weil man zu fest vernietet hat. Noch doofer an dieser Leiste
ist der falsche Abstand der Klammern, so das man sie gar nicht erst einklipsen kann. Murks ...
Der Volkswagen Classic Part Shop konnte guten Ersatz liefern.
Von Hoffmann gab es auch was Gutes! Die senkrechten Dichtungen für das Drehfenster.
Ein Original VW Ersatzteil in perfekter Ausführung.

Türzierrahmen mit Schachtgummi außen von Vewib in echt guter Qualität, gab es bei Ge.Ma.Classics. Nicht perfekt, weil ich jeweils zwei scharfkantige Stellen am Rahmen entgraten musste um nicht den neuen Lack zu ruinieren.
Grundsätzlich ist man beim Zusammenbau dieser Teile immer auf der Kante abzurutschen und irgendwas zu verkratzen. Wie immer hilft Flutschi, damit es ineinander gleitet, in diesem Fall habe ich mit Silikon Spray gearbeitet... Speziell beim Einführen der Dreiecksfenster zwischen den Schachtdichtungen in den Türrahmen.

Nachscheiden muss ich noch die Schachtdichtungen, sie fallen allesamt etwas zulang aus.
Nur die von VCP hat die richtige Länge. Für diesen chirurgischen Eingriff, will ich mir ein Skalpell besorgen!

Hammrite / schnelle Nummer / AVIS Beetle Projekt

Gestern ging es noch kurz zum Detlef auf den Betriebshof.
Eine Führungsschiene für das Kurbelfenster, der Beifahrertür, musste gesandstrahlt werden.
Ich hatte nur zwei Schienen für die Fahrertür aufgearbeitet. Wie doof ...
Also, flux an einer Schlachttür die passende Schiene ausgebaut, es soll ja morgen weiter
gehen mit dem Zusammenbau der Türen ...
Das Altteil glänzte natürlich nicht, starker Rostbefall von Vorne bis Hinten, ist doch klar...
Danke Dir Det, für Deinen spontanen Einsatz an der Strahlpistole.

Beim Baumarkt um die Ecke, schnell eine Dose Hammerite eingesackt und fertig !!!
Kein Grundieren nötig beim dem Zeug? Nicht schlecht...

Euch ein schönes Weekend
Ralli

Wiederherstellungs Pause

Wie das so ist, man nimmt sich etwas vor und alles kommt anders. So geschehen in dieser Woche!
Wollte eigentlich und ordentlich im übertragenen Sinn: Gas geben!
Übrig bleibt vielleicht der Samstag, um am AVIS einen Schritt nach vorne zur Wiederherstellung in Richtung 1.Mai zu setzen.
Manno man, die Zeit rennt ... avanti galoppi ... ich habe noch nicht fertig ...

Wie auf dem Bild zu sehen, gab es auch rustikale Momente am AVIS Beetle Projekt!
Diese sind aber lange her und finden ihr Finish ...

Grüße in alle Garagen
Ralli

VW´s Typ 3

Hi Bobby,
gibt es an Deinem Typ 3 was neues?
Gruß Ralli

Spurstangenkopf / Bundbolzen Achse / AVIS Beetle Projekt

Hier ist einer der vier neuen Spurstangenköpfe mit Aufnahme für den Lenkungsdämpfer.
Es ist ein Kopf für die Baujahre von 08.'65 - 04.'68
Beim ersten groben Zusammenbau passt es !
Könnte aber auch sein, dass das Gewinde etwas zu kurz ist und ich den anderen Kopf
für die Baujahre von 12.'47-04.'68 brauche?
Wir werden sehen.
Die Vorderachse habe ich nicht zusammen mit der Bodenplatte gekauft, deswegen ich kenne das Baujahr nicht. Ausprobieren ist angesagt...
Wieso oft am AVIS Beetle muss ich ausprobieren was passt. Das kommt davon, wenn man nicht 100% original bleibt. Das Auto hat im groben Teile von 1958 bis 1973 montiert... plus den Repro Kram aus der Ist-Zeit.

Grüße Ralli

Tankanschluss / AVIS Beetle Projekt

Hi Jens, Du musst wieder ran !!!
Der Tankdeckel sieht nicht aus... Ich mag das gelb Chromatierte einfach nicht...

Das Schlauch- und Rohrgedöns auf der Innenseite zum Tank, sieht auch nicht wirklich sexy aus...
Da wird noch mal drüber schlafen! Eine elegantere Lösung muss her... ??? Obendrein sind die großen Schlauchstücke zu kurz und der Radius des Rohrs zu groß... Alles Käse, das muss anders

Bremsflüssigkeits- Ausgleichsbehälter / ATE / AVIS Beetle Projekt

Die beiden Schlauchanschlussstücke am HBZ braucht es nicht mehr.
Der Bremsflüssigkeits- Ausgleichsbehälter hat gleich auf dem Hauptbremszylinder Platz genommen.
Man spart sich das ganze Schlauchgedöns in den Kofferraum, was mir sehr lieb ist. Ein Nachteil, ist vielleicht die schlechte Zugänglichkeit. Was sich aber noch in der Praxis zeigen wird?
Es ist ein Behälter von ATE und wurde eigentlich für einen anderen deutschen Automobilhersteller gefertigt. Er passt aber perfekt auf den VW HBZ.
Der eingebaute Schwimmer macht den Anschluss einer Kontrolleuchte / Füllanzeige möglich!!!

Technik die begeistert ...
Euch einen schönen Wochenstart

Mission Kunden vergraulen / Hoffmann Speedster Thekenverkauf

Wie dass so ist bei einer Restauration, der Teileliste-Zettel war wieder voll geschrieben.
Markus brauchte auch was aus dem Neuteileregal. Mit dabei, eine Frontscheibe!
Also besser hinfahren und selber holen, bevor beim Versand etwas zu Bruch geht.

Da wir alle samt nicht mehr zum Teile Service nach Wuppertal fahren, ging es zu Hoffmann Speedster nach Viersen.
Das Wetter ist schön, man hat frei und gute Laune und freut sich auf die (schönen) neuen Teile.
Aber dass man den schlechten Thekenverkauf aus Wuppertal noch toppen kann, daran habe ich
keinen Gedanken verschwendet.

Kunden sind anstrengend und dann wollen sie noch Fachfragen stellen. Das ist nicht zu fassen!
Damit konnte man nicht rechnen und nicht jeder kann damit umgehen.
Wenn es nicht so traurig wäre, könnte man darüber lachen. Aber es ist ein Geschäft und es geht um harte Taler.
Man schüttelt den Kopf, das gibt es doch gar nicht? Nein, doch ooohhhhrrr.
Auf jeden Fall füllt dieser Ausflug, die nächsten Benzingespräche, davon kann man sicherlich ausgehen.

Vielen Dank

Ralli

Achsschenkel / AVIS Beetle Projekt

Worauf warten die Achsschenkel? Sie warten auf die Bremsscheiben! Warum?
Weil ich noch drei Löcher in die Scheiben bohren will, für einen zweiten Lochkreis...
